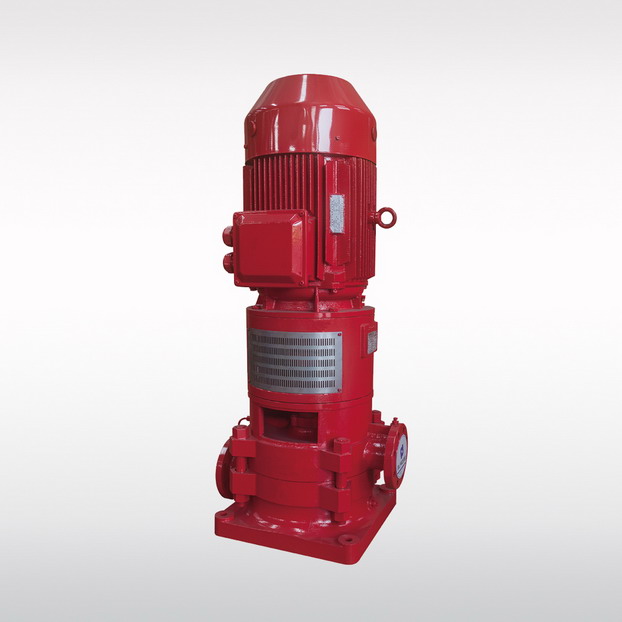

產品概述

　　XBD-DLLF型立式多級消防泵具有流量大、揚程高、性能穩定、制造技術成熟、故障率低、夯實耐用的特點，非常適合高低層民用或商用建筑消火栓增壓、消防噴淋等用途。

產品執行標準

　　GB6245并符合CCCF消防標準

性能范圍

　　轉速 2970r/min

　　額定流量 10 – 80 L/s 36 – 288m3 /h

　　額定壓力 0.39 – 2.35Mpa 40 – 240m

　　進水口徑 65 – 200mm

　　工件條件介質溫度：0℃ – 80℃

性能特點

　　XBD-DLLF型立式多級消防泵組是根據我國消防用途的需要，按照有關消防標準和規范而開發的新產品。 XBD-DLLF型消防泵特點是采用高速結構，與中速消防泵組相比級數減少，所以其機組高度及重量大大減少;軸封采用機械密封，水泵無泄漏，泵房干燥清潔;獨特的軸承盒結構，只要卸下電機，便能更換軸承和機械密封，因此安裝維修方便。揚程間隔小，可每10米設一檔。便于設計選用。

結構說明

　　泵組為立式多級節段式結構，用螺栓把進水段、出水段夾緊聯成一體,泵每一級裝一個葉輪、一個導水葉，泵的軸向力采用水力平衡方法解決，殘余軸向力由一個球向軸承承受，并用油脂潤滑。泵的吸入口在下方，排出口在上方，兩者相對位置在工廠出廠時按180°裝配，除一級泵外，用戶可根據需要，調整出水段90° 、180° 、270°的方向。取出拉緊螺栓就可調整排出口安裝位置。

型號意義

　　示例XBD14.7/30-DLLF

　　XB：消防泵組

　　D：電機帶動

　　14.7：額定壓力1.47Mpa

　　30：額定流量30L/s

　　DLLF：立式多級DLLF型水泵

組成結構

序號、組件、材料及備注
1 電機座 鑄鐵
2 軸承 深溝球軸承 易損件
3 出水段 鑄鐵
4 導水葉 鑄鐵
5 中段 鑄鐵
6 拉緊螺栓 45#鋼
7 進水段 鑄鐵
8 軸 20Cr13
9 機械密封 組件 易損件
10 密封環 銅 易損件
11 葉輪 不銹鋼 易損件
12 葉輪螺母 不銹鋼
